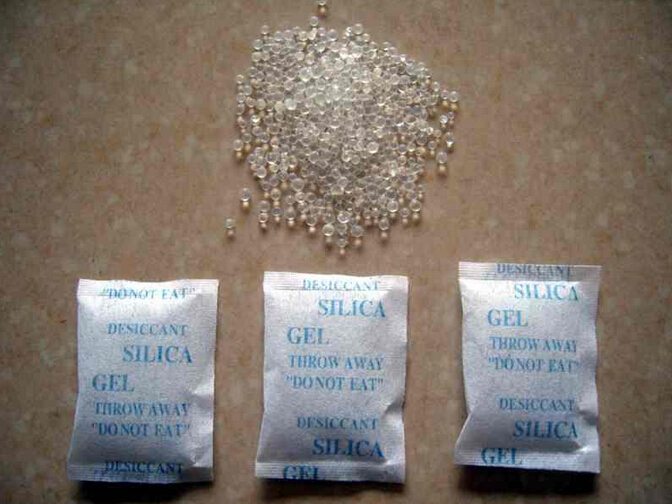

干燥劑在我們生活中經(jīng)常用得到，那么硅膠干燥劑能重復(fù)利用嗎？ 一、硅膠吸附水蒸汽后的再生 硅膠吸附水份后，可通過熱脫附方式將水份除去，加熱的方式有多種，如電熱爐、煙道余熱加熱及熱風(fēng)干燥等。 脫附加熱的溫度控制在120-180℃為宜，對于藍(lán)膠指示劑、變色硅膠、DL型藍(lán)色硅膠則控制在100-120℃為宜。各種工業(yè)硅膠再生時的最高溫度不應(yīng)超過以下限度： 粗孔硅膠不得高于600℃；細(xì)孔硅膠不得高于200℃；藍(lán)膠指示劑（或變色硅膠）不得高于120℃；硅鋁膠不得高于350℃。再生后的硅膠，其水份一般控制在2％以下即可重新投入使用。
二、硅膠吸附有機(jī)雜質(zhì)后的再生 1、焙燒法 對于粗孔硅膠，可放在焙燒爐內(nèi)逐漸升溫至500-600℃，約經(jīng)6—8小時至膠粒呈白色或黃褐色即可。對細(xì)孔硅膠，焙燒溫度不能超過200℃。 2、漂洗法 將硅膠在飽和水蒸汽中吸附達(dá)到飽和后放熱水中浸泡漂洗，并可結(jié)合使用洗滌劑以除去廢油或其它有機(jī)雜質(zhì)，再經(jīng)凈水洗滌后烘干脫水。 3、溶劑沖洗法 根據(jù)硅膠吸附有機(jī)物種類，選用適當(dāng)?shù)娜軇⿲⑽皆诠枘z內(nèi)的有機(jī)物溶出，然后將硅膠加熱以脫除溶劑。 三、硅膠再生應(yīng)注意的問題 1、烘干再生時應(yīng)注意掌握逐漸提高溫度，以免劇烈干燥引起膠粒炸裂，降低回收率。 2、對硅膠焙燒再生時，溫度過高會引起硅膠孔結(jié)構(gòu)的變化而明顯降低其吸附效果，影響使用價值。對于藍(lán)膠指示劑或變色硅膠，脫附再生的溫度應(yīng)不超過120℃，否則會因顯色劑逐步氧化而失去顯色作用。 3、經(jīng)再生后的硅膠一般應(yīng)過篩除去微細(xì)顆粒，以使顆粒均勻。 現(xiàn)在對于硅膠干燥劑的重復(fù)使用不僅能環(huán)保，還能節(jié)省很多的原料，避免了浪費的現(xiàn)象。
青島金洋精細(xì)化工有限公司成立于1987年，前身為青島海洋化工集團(tuán)分廠，現(xiàn)已通過IS09001、ISO14001體系認(rèn)證。公司主營產(chǎn)品：硅膠干燥劑等。硅膠干燥劑，請聯(lián)系金洋化工！
|
